Siam WellTest 2.1.

Программный комплекс для анализа и интерпретации гидро- и газодинамических исследований

Для чего

Назначение программного комплекса

Анализ и разметка данных давления и расхода с манометров

Интерпретация гидродинамических исследований скважин (ГДИС)

Анализ и прогноз добычи на основе данных эксплуатации (RTA)

Уточнение строения пласта и оценка взаимного влияния скважин

Что получаем

Получаемые параметры

Высокая точность расчётов на основе аналитических и численных моделей.

Пластовое давление и энергетический потенциал

(Piначальное пластовое давление, Pavgсреднее пластовое давление, Pwfзабойное давление, dPдепрессия, Psatдавление насыщения, Jкоэффициент продуктивности, AOFабсолютно свободный дебит)

Фильтрационно-ёмкостные характеристики пласта

(kпроницаемость, khгидропроводность, ηпьезопроводность, kz/krанизотропия, ωкоэффициент ёмкости, λкоэффициент межпорового перетока, Riрадиус композитной зоны, Mкоэффициент подвижности, Dкоэффициент диффузивности)

Характеристики скважины, геометрии ствола и ГРП

(Csкоэффициент влияния ствола скважины, Xfполудлина трещины, Fcпроводимость трещины, Lwдлина ствола скважины, Nfколичество трещин многостадийного ГРП, θугол ориентации трещин многостадийного ГРП, hwтолщина вскрытия пласта, zwвертикальное смещение скважины, αугол ствола скважины на плоскости, βугол отклонения ствола от вертикали)

Оценка состояния призабойной зоны пласта

(Sобщий скин-фактор, Smмеханический скин-фактор, Sgгеометрический скин-фактор, Saанизотропный скин-фактор, Dкоэффициент отклонения от закона Дарси, Aкоэффициент линейного сопротивления, Bкоэффициент нелинейного сопротивления)

Наличие и расстояние до границ, разломов

(Lрасстояние до границы, Rinvрадиус исследования, Reрадиус контура)

Особенности

Основные особенности продукта

Быстрые вычисления

Математические вычисления оптимизированы для быстрой и комфортной работы с данными

Гибкая конфигурация

Поддержка автономной работы или подключения к удалённому вычислительному серверу.

Модульная структура

Конфигурация приложения собирается индивидуально под требования заказчика

Интерактивный интерфейс

Простые и удобные инструменты взаимодействия пользователя с интерфейсом

Кросс-платформенность

Полноценная работа на операционных системах Windows, Linux и macOS.

Структура

Модульная структура

SiamWellTest построен на независимых модулях, которые можно гибко комбинировать под задачи конкретного заказчика. Вы получаете именно тот набор инструментов, который нужен, — без лишнего.

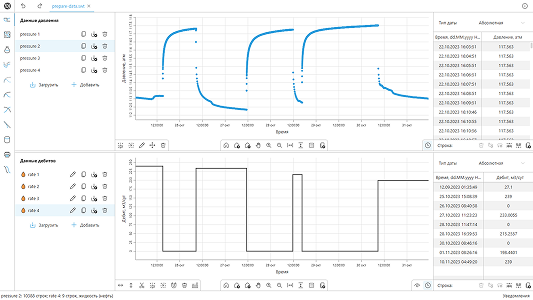

Модуль подготовки данных

Загрузка и редактирование данных по давлению и дебитам с интерактивной работой на графиках и в таблицах.

  • Источники: текстовые файлы, Excel, буфер обмена, изображения
  • Неограниченное число серий на единой временной оси
  • Мультифазный дебит с расчётом общего из фазовых составляющих
  • Интерактивная работа: синхронизация, дробление, объединение, масштабирование
  • Табличный ввод времени в абсолютных, относительных значениях или шагами

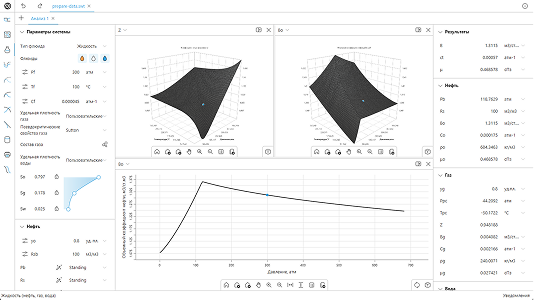

PVT модуль

Расчёт свойств пластовых флюидов с интерактивной моделью и моментальным откликом при подборе параметров.

  • Флюиды: нефть, вода, газ, конденсат в произвольных комбинациях
  • Детальная настройка состава газа с расчётом псевдокритических свойств
  • Широкий выбор встроенных корреляций характеристик флюидов
  • Загрузка сторонних корреляций дискретными значениями с интерполяцией
  • Адаптация корреляций под замеры средствами оптимизации
  • 2D- и 3D-представления многопараметрических зависимостей

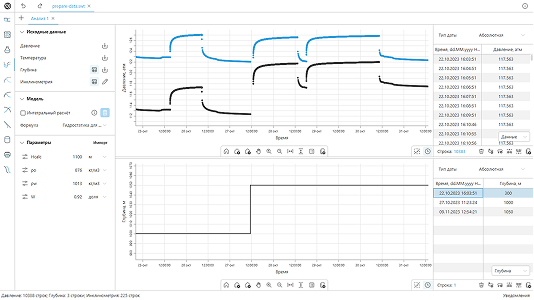

Модуль пересчёта давления

Приведение давления к требуемой глубине для нефтяных и газовых скважин с гибким набором физических допущений.

  • Пересчёт от глубинного замера, статического или динамического уровня жидкости
  • Учёт инклинометрии, сил трения, переменной глубины и температуры
  • Линейный и интегральный алгоритмы расчёта
  • Широкий выбор моделей пересчёта под тип скважины и условия замера
  • Модели трения от постоянного коэффициента до расчёта по шероховатости труб

Модуль генерации

Дизайн исследований и генерация синтетических давлений или дебитов на базе аналитических и численных моделей.

  • Генерация давления по истории добычи или дебита по истории забойного давления
  • Моделирование от сложной истории работы скважины через суперпозицию или численные модели
  • Переменный скин-фактор: функция от дебита или интервалы, заданные вручную
  • Учёт взаимовлияния соседних скважин напрямую с интерактивной карты
  • Настройка плотности генерации точек: линейная, логарифмическая или смешанная
  • Динамические поля давления с покадровым просмотром и анимацией

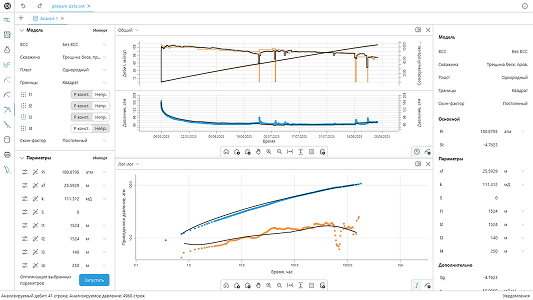

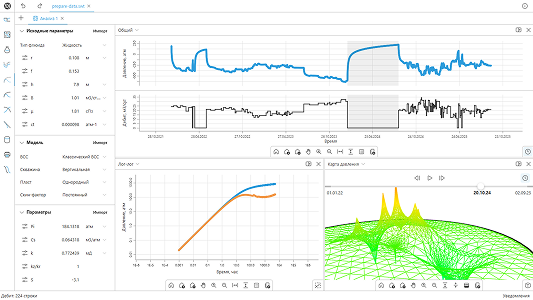

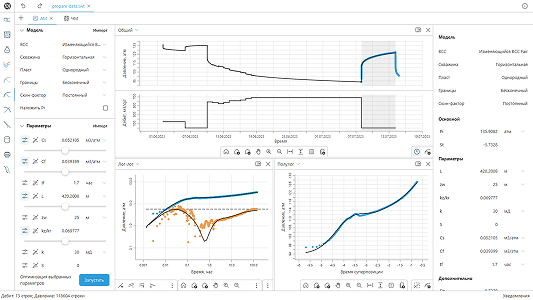

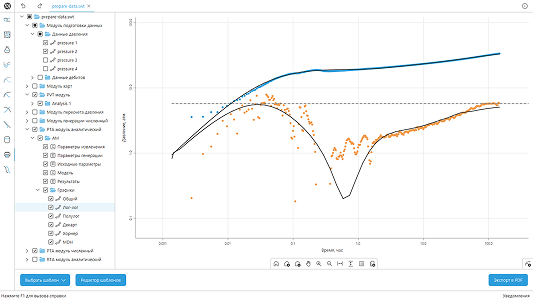

PTA модуль

Интерпретация гидро- и газодинамических исследований на неустановившихся режимах с широким набором инструментов.

  • Диагностические графики: лог-лог с производной, полулогарифмический, Хорнер, MDH и другие
  • Прореживание и сглаживание данных для качественного расчёта производной
  • Автоматическая адаптация модели: точки оптимизации и границы искомых параметров
  • Учёт взаимовлияния окружения через карту скважин с моментальным пересчётом
  • Переменный скин-фактор: функция от дебита или интервальное задание во времени
  • Постобработка: расчёт среднего пластового давления и фазовых проницаемостей

RTA модуль

Анализ длинных историй эксплуатации через аналитическое и численное моделирование добычи.

  • Комплексный график истории работы: дебиты, накопленная добыча, замеры давления
  • Диагностический график приведённого давления и его производной
  • Автоматическая адаптация модели к промысловым данным с настройкой границ параметров
  • Моделирование от сложной истории работы скважины с суперпозицией или численными моделями
  • Учёт взаимовлияния соседних скважин через интерактивную карту
  • Прогноз добычи по заданному давлению или давления по заданной добыче

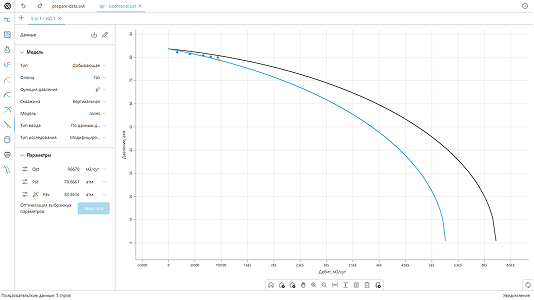

IPR модуль (индикаторные диаграммы)

Анализ индикаторных кривых для нефтяных и газовых скважин с широким выбором моделей и методик обработки.

  • Расчёты для нефтяных и газовых скважин
  • Методики расширенного анализа: установившиеся отборы, изохронный и модифицированный изохронный методы
  • Учёт отклонений от закона Дарси, включая турбулентное течение
  • Автоматическая адаптация модели к точкам индикаторной кривой
  • Поддержка вертикальных, горизонтальных скважин и скважин с трещиной
  • Интерактивная настройка модели с моментальным откликом на ввод

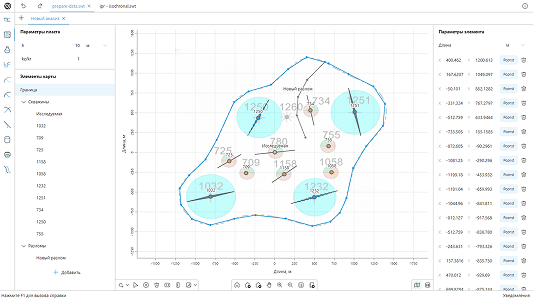

Модуль карт

Подготовка данных о скважинах и пласте в зоне исследования для дальнейшего анализа взаимовлияния.

  • Загрузка фонового изображения с настраиваемой прозрачностью в качестве шаблона для построения
  • Множество типов объектов: скважины разной геометрии, геологические границы, разломы
  • Два способа ввода объектов: визуально на карте или точным вводом координат
  • Специальный интерфейс для загрузки и сопоставления истории работы скважин
  • Интерактивное масштабирование и измерение расстояний между объектами

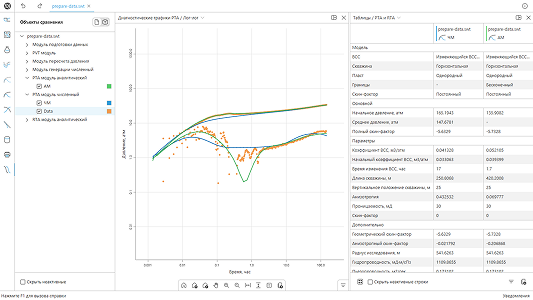

Модуль сравнения

Графическое и табличное сопоставление данных и результатов анализов из всех модулей системы.

  • Полный набор отраслевых графиков: давление, дебит, log-log, IPR и другие
  • Гибкое управление сериями данных, осями и интерактивной легендой
  • Табличное сравнение анализов с настройкой отображаемых полей и группировок
  • Экспорт графической и табличной информации

Модуль отчётов

Экспорт текстовой и графической информации из любого расчётного модуля в оформленный PDF-документ.

  • Единый интерфейс экспорта для всех модулей системы
  • Детальная настройка состава выгружаемой информации
  • Предварительная настройка графики перед экспортом
  • Сохранение и повторное применение шаблонов отчётов
  • Итоговая выгрузка в PDF-формате

Математика

Математические модели

Обширная библиотека аналитических и численных моделей — выбирайте оптимальное решение под любую задачу и сложность пласта.

Корреляции удельной плотности газа

  • По составу газа
  • Жирный газ

Корреляции псевдокритических параметров газа

  • По составу газа
  • Конденсат
  • Sutton
  • Standing
  • Carr et al

Газ

  • Коэффициент сверхсжимаемости (Z): Dranchuk, Hall-Yarborough, Standing, Dranchuk-Abou Kassem
  • Коэффициент сжимаемости (Cg): Dranchuk
  • Вязкость (µg): Lee et al.

Нефть

  • Давление насыщения (Pb), газосодержание (Rs): Standing, Vasquez-Beggs, Glaso, Petrosky-Farshad
  • Объемный коэффициент (Bo): Standing, Vasquez-Beggs, Glaso, Petrosky-Farshad
  • Коэффициент сжимаемости (Co): Vasquez-Beggs, Petrosky-Farshad
  • Вязкость (µo): Beggs-Robinson, Beal, Glaso, Andrade, Petrosky

Вода

  • Газосодержание (Rsw): Meehan-Ramey, McCain
  • Объемный коэффициент (Bw): Meehan-Ramey
  • Коэффициент сжимаемости (Cw): Osif
  • Вязкость (µw): Van Wingen-Frick, Helmholtz-Frick

Конденсат

  • Газожидкостный фактор (rs): Kleyweg
  • Коэффициент сжимаемости (Cg): Dranchuk

Новое в версии 2.1

Численное моделирование

Моделирование сложных неоднородных пластов, произвольной геометрии и систем МГРП с высокой детальностью расчётов.

Высокоскоростной решатель

Оптимизированные алгоритмы обеспечивают высокую скорость расчёта даже для больших и сложнопостроенных численных моделей.

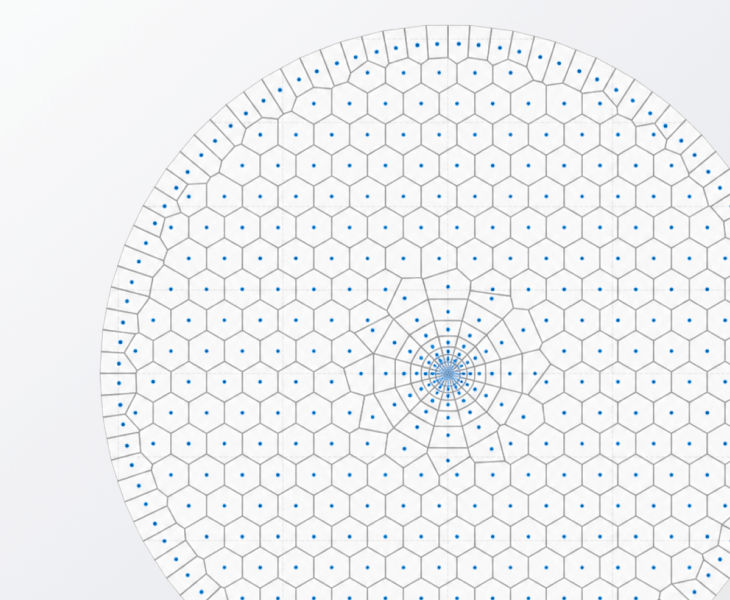

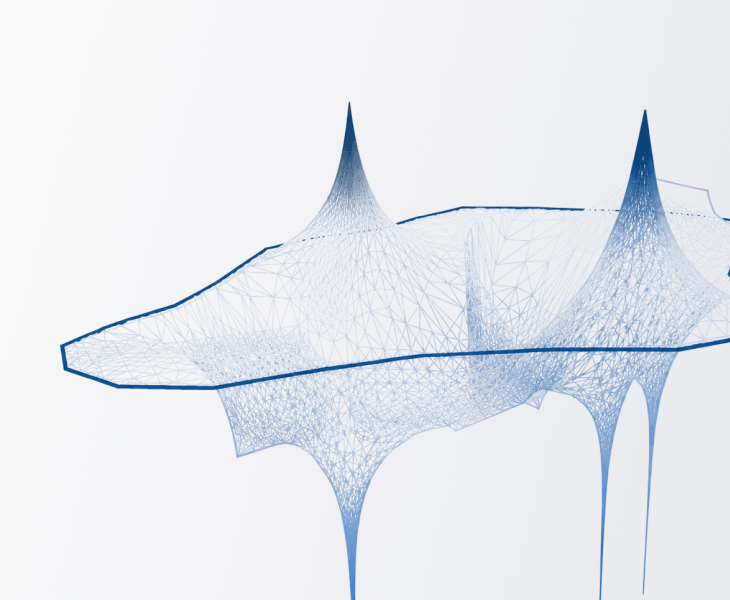

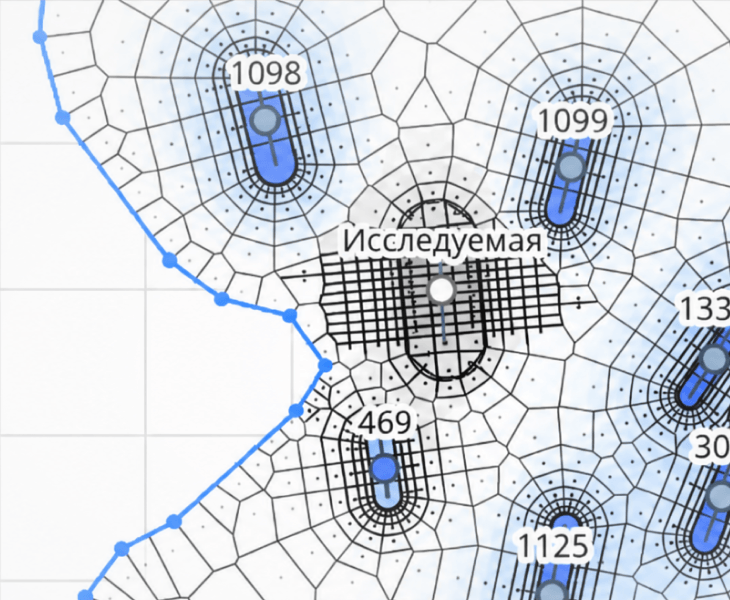

Адаптивная сетка Вороного

Автоматическое сгущение сетки в зонах скважин и трещин. Обеспечивает максимальную точность в ключевых участках и сокращает время вычислений без потери качества.

Произвольная геометрия пласта

Учёт реальной формы пласта, сложного строения разломов, карт ФЕС и систем МГРП — модель строится под конкретные геологические условия.

Динамическая визуализация

Наглядное отображение полей давления в режиме анимации. Пошаговый анализ изменения и распространения давления в пласте прямо в интерфейсе.

Удобство и инфраструктура

Функциональные особенности платформы

Продуманная инфраструктура приложения, которая делает работу быстрой и предсказуемой — от импорта данных до итогового отчёта.

Гибкая сборка и настройка

Выберите нужный набор модулей и настройте приложение под рабочий процесс вашей команды.

Единое пространство данных

Сквозной доступ к информации из любого модуля осуществляется через встроенную систему импорта и обмена данными.

Работа с файлами и проектами

Сохранение, открытие и управление проектами с полным сохранением состояния моделей и расчётов.

Графики и визуализация

Интерактивные графики с гибкой настройкой отображения, поддержкой оцифровки и экспортом.

Контроль действий

Многоуровневая отмена любых операций для защиты от случайных ошибок при работе.

Система уведомлений

Единый стек сообщений с фиксацией всех фоновых процессов, автоматических изменений и системных событий.

Единицы измерения

Переключение единиц измерения на лету в полях и на графиках, выбор единиц при загрузке данных и сохранение настроек по умолчанию.

Интерактивная справка

Подробная справочная система по использованию функций и инструментов приложения прямо внутри интерфейса.

Сборка

Варианты сборки

Автономное приложение

Локальная установка на рабочую станцию без необходимости подключения к интернету. Все вычисления выполняются на рабочей станции пользователя. Лицензирование осуществляется через физический USB-ключ или через цифровую лицензию.

Клиент + локальный сервер лицензий

Установка сервера лицензирования в корпоративную сеть заказчика. Вычисления выполняются локально на ПК пользователей, а число одновременных рабочих мест контролируется центральным аппаратным ключом на сервере.

Клиент + подписка

Клиентское приложение с подключением через интернет к нашему вычислительному серверу по подписке. Все ресурсоёмкие расчёты выполняются на сервере, не требуя мощного ПК и физических ключей.

Интеграция

Интеграция с корпоративными базами данных

Платформа поставляется с готовой интеграцией с базой данных SIAM OS. По запросу заказчика мы разрабатываем персонализированные модули интеграции с любыми корпоративными хранилищами и ПО.

Мы адаптируем под ваши задачи:

  • Интеграцию с любыми типом корпоративных БД или ПО
  • Автоматическую выгрузку результатов анализов в целевые системы
  • Формирование и экспорт графических и табличных материалов по стандартам вашей компании

Готовы попробовать?

Запросите персональную демонстрацию платформы или свяжитесь с нами для проведения пилотного проекта на ваших данных.
