Цель. Показать, как без симулятора, при помощи простых аналитических выражений оценить перспективы и длительность исследования класса КВД, на примере бесплатного мобильного приложения SiamEngy.

Для кого. Документ пригодится трём группам читателей:

  • инженерам-исследователям, которые планируют исследования: материал позволит изучить или повторить методику экспресс-дизайна;
  • инженерам на промысле, которые формируют программы исследований и останавливают скважины: описанный подход позволяет самостоятельно оценить длительность исследований по всему фонду скважин и оценить сроки, заложенные в программы ГДИС;
  • смежным инженерам и руководителям, чья работа так или иначе связана с ГДИС: для общего развития и понимания того, чем определяется время остановки скважины и потери добычи при остановке скважин на исследования.

Что делаем. Проходим сквозной пример расчёта в SiamEngy и сверяем результат с эталонной моделью в симуляторе. Теоретическая основа экспресс-метода будет собрана в приложении в конце статьи.

Объект исследования

Планируем КВД на добывающей нефтяной скважине. Скважина вертикальная, способ эксплуатации — механизированный (ЭЦН). В нашем распоряжении технологический режим, проектный документ на разработку, результаты интерпретации ГИС, PVT-отчёт, карта изобар и карта текущих отборов. Ниже извлекаем из них параметры, необходимые для дизайна.

Технологический режим. Из технологического режима берём текущий режим работы скважины и её конструкцию. По конструкции рассчитаем площадь затрубного пространства, а по ней и плотности жидкости — коэффициент ВСС.

ПараметрЗначение
Способ эксплуатацииЭЦН
Дебит жидкости, $q$60 м³/сут
Обводнённость25 %
Плотность жидкости, $\rho$850 кг/м³
Эксплуатационная колонна146 мм
Внутренний диаметр колонны130 мм
НКТ73 мм
Радиус скважины, $r_w$0,073 м
Интервал перфорации (по вертикали)1 462–1 478 м

Проектный документ на разработку. Пористость и проницаемость берём из таблицы геолого-физических характеристик эксплуатационного объекта. Проницаемость скважины заранее неизвестна: её и предстоит определить по исследованию. Для дизайна принимаем среднее значение по объекту. Если есть более достоверные источники, например результаты ГДИС на соседних скважинах, лучше взять проницаемость оттуда.

ПараметрЗначение
Пористость, $\phi$0,22
Проницаемость, $k$30 мД

Результаты интерпретации ГИС. Эффективную толщину пласта в скважине берём из заключения по ГИС.

ПараметрЗначение
Эффективная толщина, $h$15 м

PVT-отчёт. Из PVT-отчёта берём свойства флюида и системы при пластовых условиях.

ПараметрЗначение
Объёмный коэффициент, $B$1,2 м³/м³
Вязкость, $\mu$1,2 сПз
Общая сжимаемость, $c_t$1,4·10⁻⁴ 1/атм

Карта изобар. Текущее пластовое давление в районе скважины снимаем с карты изобар.

ПараметрЗначение
Пластовое давление, $P_{пл}$138 атм

Карта текущих отборов. Вокруг объекта исследования (скважина № 1) работают добывающие скважины № 3–5 и нагнетательная скважина № 2. С запада участок ограничен непроницаемым разломом. По карте будем определять расстояния до границ, которые могут проявиться на КВД.

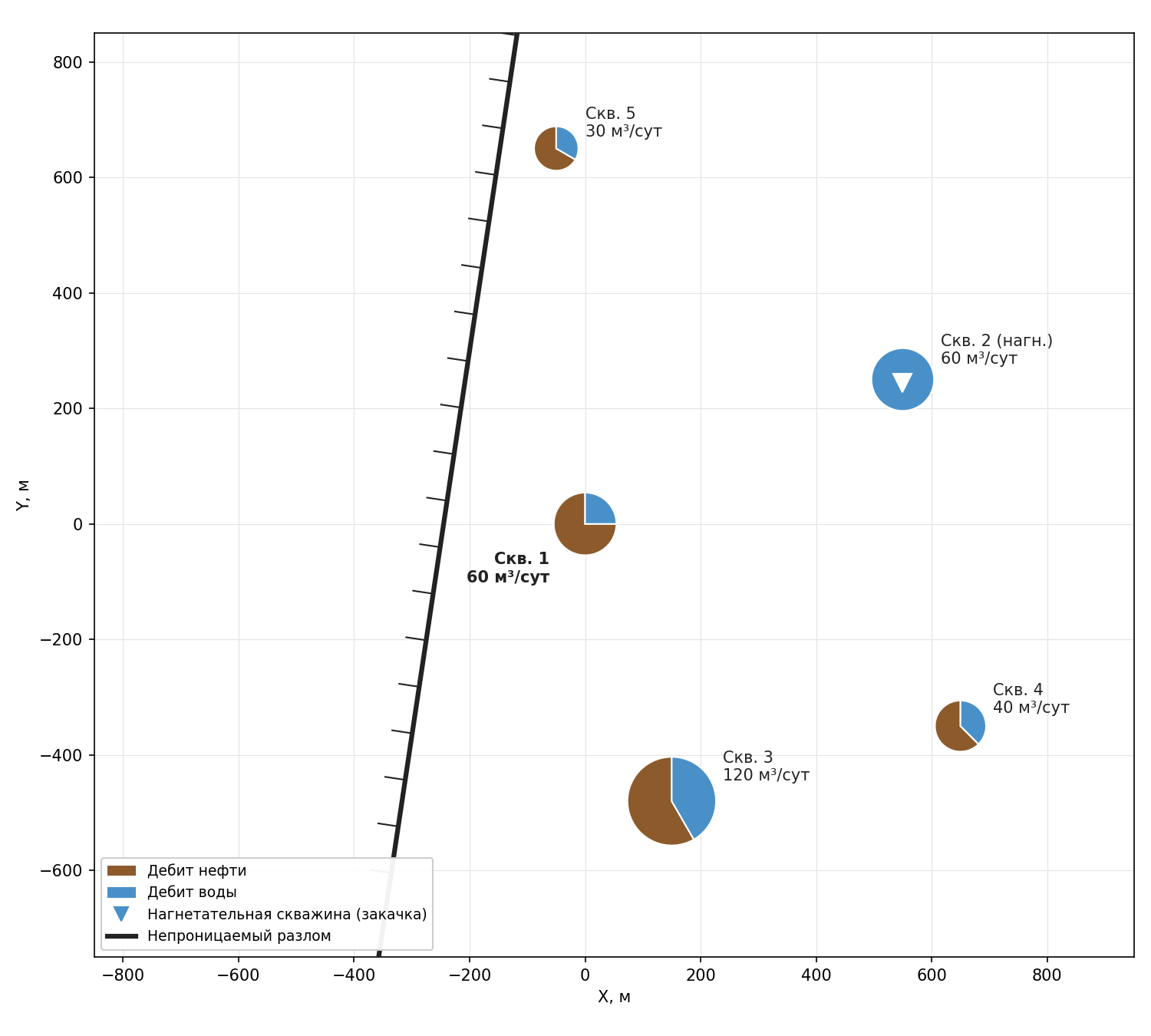

Карта текущих отборов

Скин-фактор. Скин-фактор — одна из величин, ради которых проводится исследование, поэтому точного значения у нас нет. Но его можно оценить по истории ГТМ. Например, если на скважине проводили кислотные обработки или ГРП, можно закладывать отрицательный скин, а после глушений и ремонтов с загрязнением призабойной зоны — положительный. Однако такая оценка остаётся приближённой, поэтому надёжнее проверить чувствительность прогноза к скину. Так и поступим: в базовом варианте принимаем $s = 0$, а другие значения рассмотрим в анализе чувствительности.

Для дизайна нужны два времени: когда начнётся радиальный режим и когда начнётся влияние ближайшей границы. Первое определяется окончанием ВСС, второе — расстоянием до границы.

Коэффициент ВСС

Скважина оборудована ЭЦН. После остановки насоса приток из пласта идёт на подъём уровня в затрубном пространстве, поэтому ВСС определяется изменяющимся уровнем жидкости. Площадь сечения затруба $S$ считаем по внутреннему диаметру колонны $D_к$ и наружному диаметру НКТ $d_{НКТ}$:

$$S = \frac{\pi}{4}\left(D_к^2 - d_{НКТ}^2\right) = \frac{\pi}{4}\left(0{,}130^2 - 0{,}073^2\right) \approx 0{,}0091\ \text{м}^2$$

В SiamEngy выбираем формулу «Коэффициент ВСС для механизированных скважин» и вводим площадь сечения, плотность жидкости и угол отклонения от вертикали. Для нашего случая вертикальной скважины принимаем равным нулю.

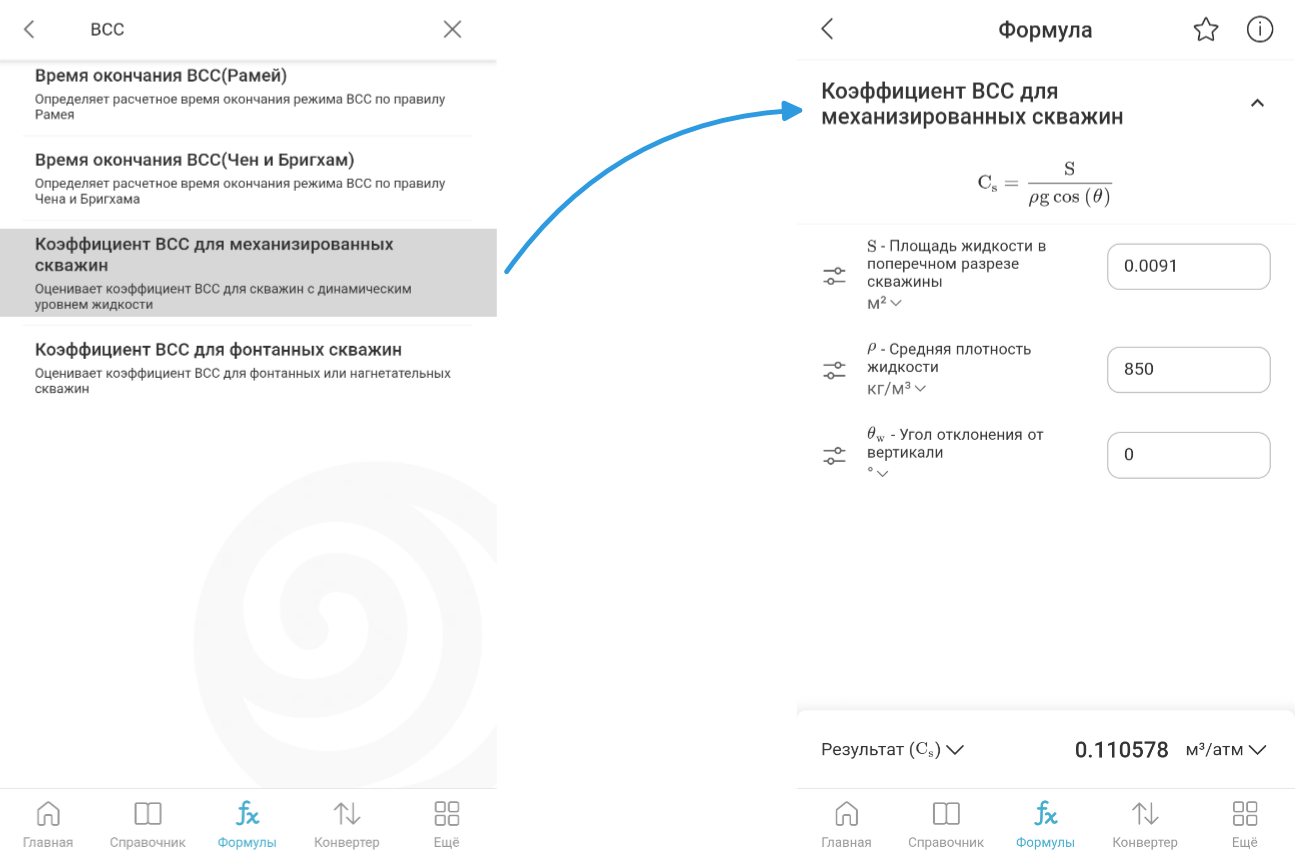

SiamEngy: коэффициент ВСС для механизированной скважины

Получаем коэффициент ВСС $C \approx 0{,}11$ м³/атм. Это типичное значение для механизированного фонда.

Начало радиального режима

Скважина вертикальная, поэтому радиальный режим начинается сразу после окончания ВСС. Время окончания ВСС оцениваем по двум эмпирическим правилам: Рамея и Чена–Бригхема. В обе формулы SiamEngy вводим проницаемость, толщину, вязкость, скин-фактор и полученный коэффициент ВСС.

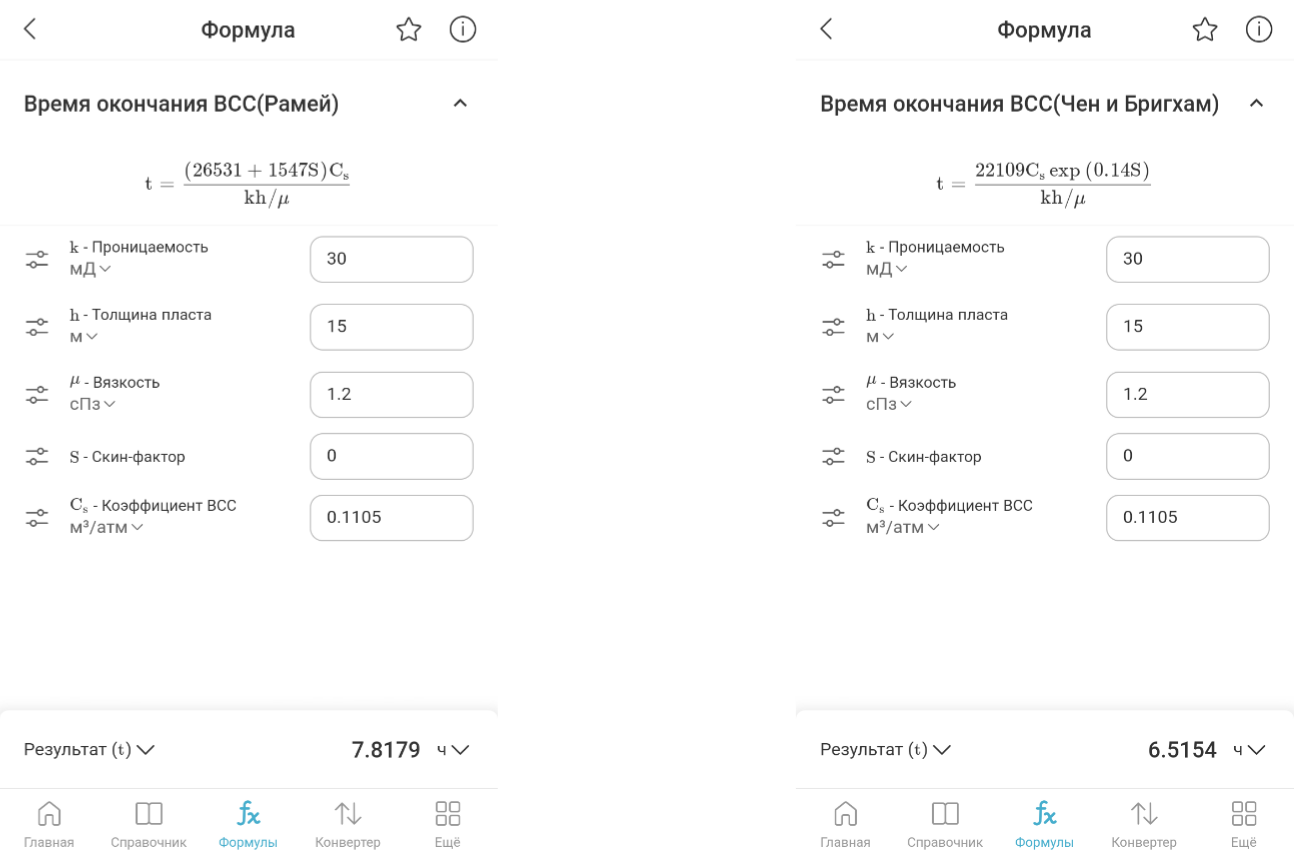

SiamEngy: время окончания ВСС по правилам Рамея и Чена–Бригхема
ПравилоВремя начала радиального режима
Рамей7,8 ч
Чен и Бригхем6,5 ч

Правила дают близкие значения. Для дальнейших расчётов берём большее — 7,8 ч: при дизайне лучше ошибиться в сторону более позднего начала радиального режима.

Ближайшая граница

Расстояния до границ определяем по карте текущих отборов. Расстояние до разлома измеряем по перпендикуляру от скважины. Между скважиной № 1 и каждой соседней проводим прямую и ставим риску мнимой границы пропорционально дебитам:

$$L = D\,\frac{q_1}{q_1 + q_2}$$

где $L$ — расстояние до риски, м; $D$ — расстояние между скважинами, м; $q_1$, $q_2$ — дебиты жидкости (приёмистость) исследуемой и соседней скважин, м³/сут.

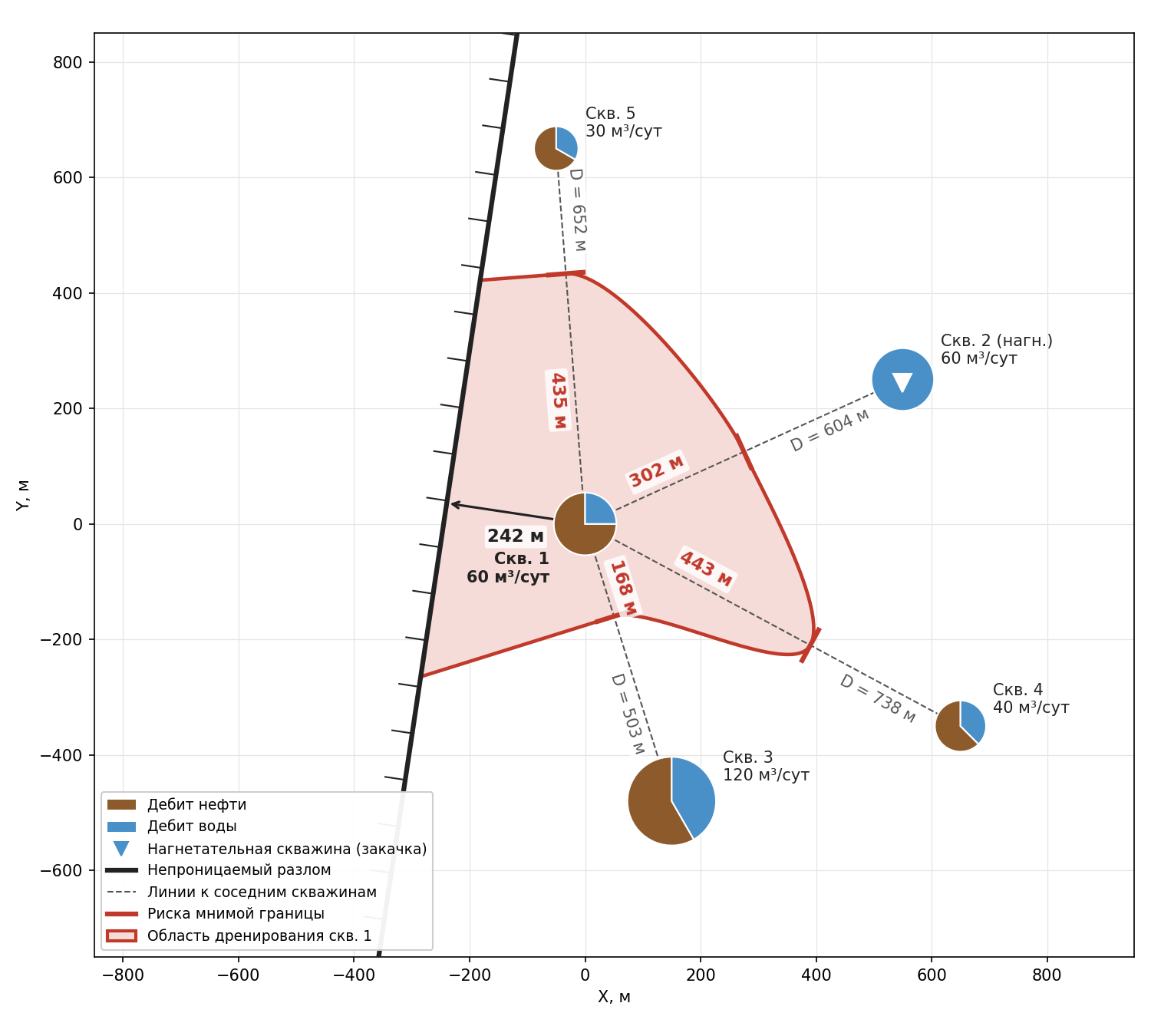

Построение границ по карте отборов
ГраницаТип$D$, м$q_2$, м³/сут$L$, м
Скважина № 3непроницаемая503120168
Разломнепроницаемая——242
Скважина № 2 (нагнетательная)постоянного давления60460302
Скважина № 5непроницаемая65230435
Скважина № 4непроницаемая73840443

Ближайшая граница — линия раздела потоков со скважиной № 3 на расстоянии 168 м. Потенциально она первой может исказить радиальный режим.

Примечание. Если карты текущих отборов нет, вместо расстояния до ближайшей границы можно взять радиус контура питания: он обычно есть в технологическом режиме. Оценка получится грубой, но для первого приближения её достаточно. Радиус контура питания удобно использовать и при массовом расчёте по всему фонду в Excel.

Начало влияния границы

Время начала влияния границы считаем по формуле радиуса исследования. Важно отметить, что радиус исследования, равный расстоянию до границы, — это лишь момент, когда её влияние начинается. Заметно на производной граница проявляется позже, поэтому на практике к расстоянию до неё закладывают коэффициент 1,5. Подробнее об этом — в приложении. В нашем случае в расчёт закладываем $1{,}5 \cdot 168 \approx 252$ м.

В SiamEngy есть формула радиуса исследования, и в ней можно выбрать, какой параметр считать. Выбираем результатом время $t$, а в поле радиуса исследования вводим 252 м. Получаем $t \approx 68$ ч.

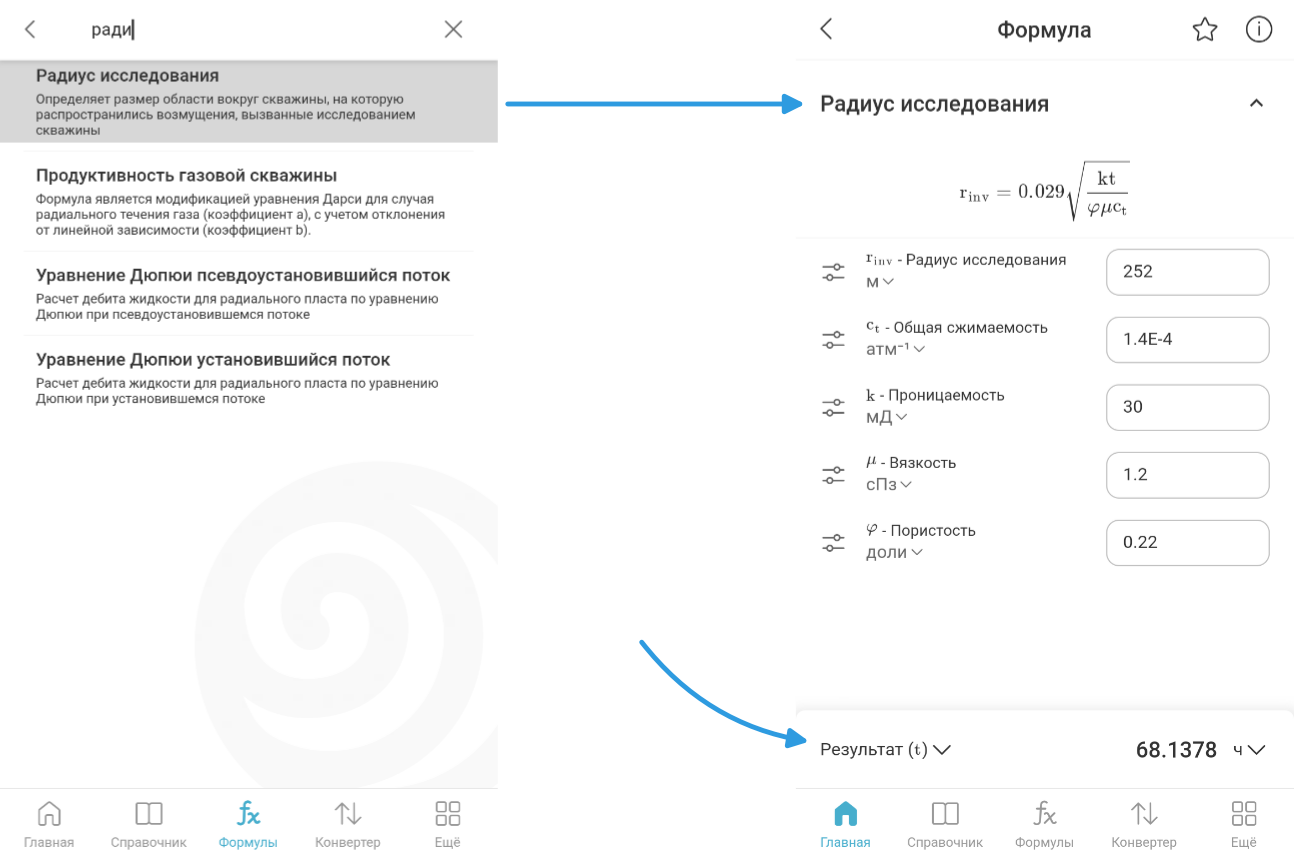

SiamEngy: время по радиусу исследования

Базовая оценка длительности исследования и потерь добычи

Радиальный режим начинается через 7,8 ч, влияние границы — через 68 ч. Продолжительность радиального режима оцениваем в логарифмических циклах:

$$N = \lg\frac{t_{гр}}{t_{рр}} = \lg\frac{68}{7{,}8} \approx 0{,}94$$

где $N$ — число логарифмических циклов; $t_{гр}$ — время начала влияния границы, ч; $t_{рр}$ — время начала радиального режима, ч.

Прогнозируется длительный радиальный режим — почти полный логарифмический цикл. Этого достаточно, чтобы качественно определить проницаемость и скин-фактор.

Длительность исследования принимаем равной времени начала влияния границы — 68 ч. Потери добычи нефти за время остановки:

$$Q_н = \frac{q\,(1 - W)\,t}{24} = \frac{60 \cdot (1 - 0{,}25) \cdot 68}{24} \approx 128\ \text{м}^3$$

где $Q_н$ — потери добычи нефти, м³; $q$ — дебит жидкости, м³/сут; $W$ — обводнённость, д. ед.; $t$ — длительность исследования, ч.

Анализ чувствительности

Проницаемость и скин-фактор — как раз те параметры, ради которых проводится исследование, поэтому заранее они известны лишь приблизительно. Проверим, как меняется прогноз, если они отличаются от принятых: проницаемость — на ±25 и ±50 %, скин-фактор — на ±2 и ±4. Для каждого сочетания повторяем расчёт и получаем длину окна радиального режима в циклах и время окончания исследования, ч.

Как читать таблицу: строки — проницаемость, столбцы — скин-фактор. В каждой ячейке через дробь: длина окна радиального режима, циклов / время окончания исследования, ч. Базовый вариант выделен жирным.

$k$, мД$s = -4$$s = -2$$s = 0$$s = 2$$s = 4$
15 (−50 %)1,06 / 1361,00 / 1360,94 / 1360,89 / 1360,78 / 136
22,5 (−25 %)1,06 / 911,00 / 910,94 / 910,89 / 910,78 / 91
301,06 / 681,00 / 680,94 / 680,89 / 680,78 / 68
37,5 (+25 %)1,06 / 551,00 / 550,94 / 550,89 / 550,78 / 55
45 (+50 %)1,06 / 451,00 / 450,94 / 450,89 / 450,78 / 45

Длина окна зависит только от скин-фактора. Скин влияет на начало радиального режима: чем он больше, тем дольше сказывается ВСС. Время влияния границы от скина не зависит, поэтому с ростом скина окно сужается — с 1,06 до 0,78 цикла. Проницаемость на длину окна не влияет: и начало радиального режима, и начало влияния границы обратно пропорциональны проницаемости, и окно сдвигается по времени целиком.

Время окончания, наоборот, зависит только от проницаемости: от 45 ч при $k = 45$ мД до 136 ч при $k = 15$ мД. При снижении проницаемости на 50 % длительность остановки удваивается.

Исследование устойчиво к неопределённости параметров: во всех вариантах радиальный режим длится не меньше 0,78 логарифмического цикла, и исследование должно получиться информативным. Значит, проводить его можно. Главная неопределённость — в длительности: в зависимости от проницаемости она может составить от 45 до 136 ч, а потери добычи — от 85 до 255 м³ нефти. Поэтому при планировании нужно закладывать запас по времени и заранее решить, можем ли мы позволить себе такие потери.

Сравнение с численной симуляцией

Чтобы проверить экспресс-оценку, строим численную модель участка в симуляторе SiamWellTest: те же свойства пласта и флюида, коэффициент ВСС, разлом и скважины окружения с их дебитами. Моделируем продолжительную работу скважины № 1 и затем продолжительную остановку на КВД, чтобы проследить поведение кривой целиком.

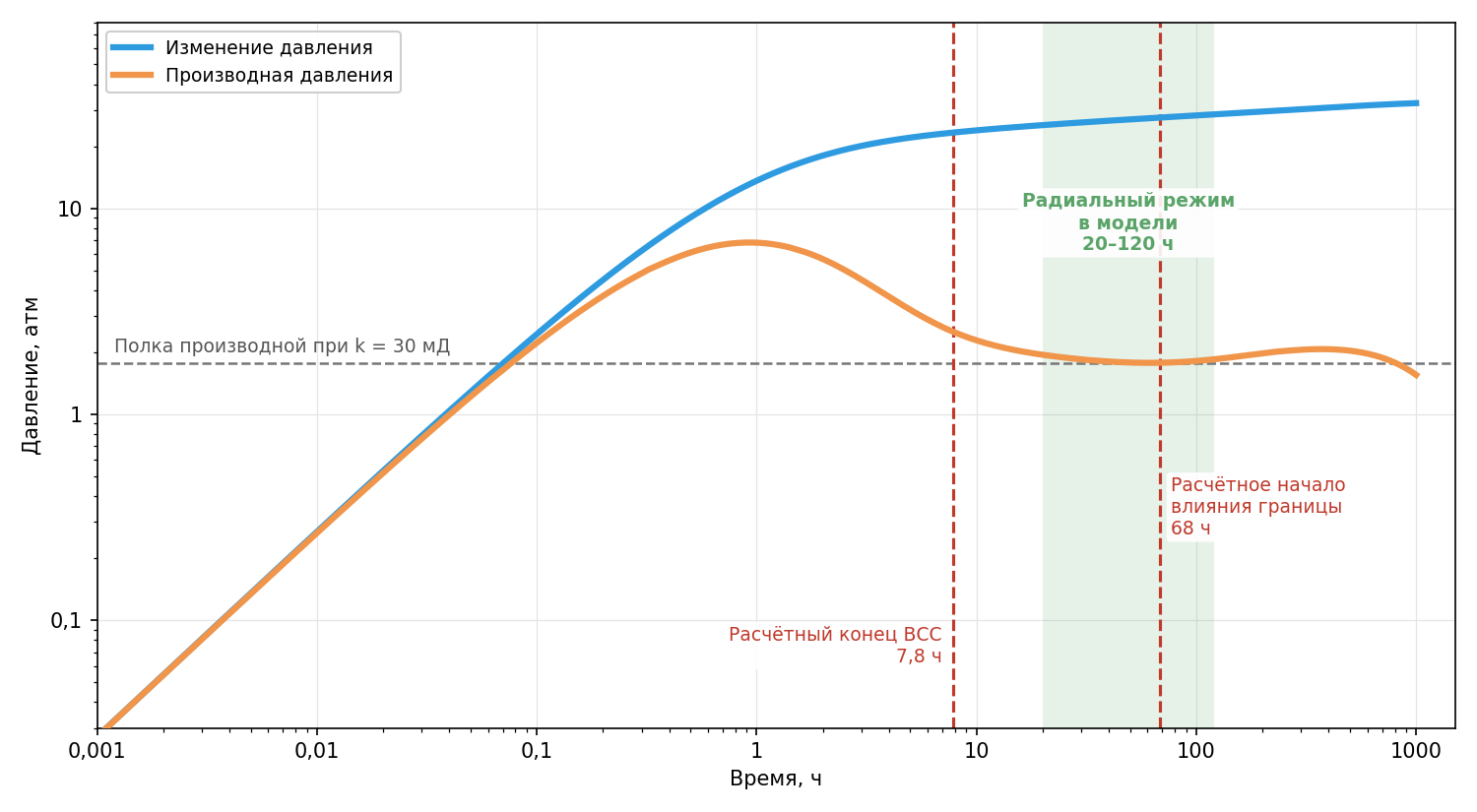

Модельная КВД в билогарифмических координатах

Радиальному режиму соответствует горизонтальная полка производной. Её уровень задаётся проницаемостью пласта: на графике отмечена полка, которую даёт заложенная в модель проницаемость 30 мД. Производная выходит на полку примерно через 20 ч и держится на ней до 120 ч — это 0,78 логарифмического цикла. Дальше производная уходит с полки — начинают проявляться границы.

ПараметрЭкспресс-оценкаМодель
Начало радиального режима7,8 ч20 ч
Начало влияния границы68 ч120 ч
Длительность радиального режима0,94 цикла0,78 цикла

В билогарифмических координатах экспресс-оценка и модель сходятся удовлетворительно. Расчётное окно радиального режима близко по размеру к модельному, но сдвинуто влево: и окончание ВСС, и начало влияния границы экспресс-оценка занизила. В логарифмическом масштабе этот сдвиг невелик, но в часах он заметен: граница проявляется не через 68 ч, а через 120 ч. Однако в целом картина совпадает, и модель подтверждает, что исследование будет информативным.

Для методики такого уровня подобное расхождение скорее норма, чем исключение, ведь в её основе не точные расчёты, а приближённые эмпирические правила. Это стоит учитывать при применении: экспресс-оценка даёт порядок величин и вероятность того, что исследование будет информативным, а не точные цифры.

Выводы

Мы прошли сквозной пример экспресс-дизайна КВД на вертикальной скважине. Он показал, что без симулятора, по нескольким аналитическим формулам и данным, которые есть на любом промысле, можно оценить перспективы и длительность исследования. Та же методика применима и к скважинам с трещиной ГРП и горизонтальным скважинам — с поправкой на их геометрию.

Сравнение с численной моделью подтвердило, что точность у метода неплохая, но порядковая. На качественный вопрос — получится ли исследование информативным — метод отвечает достаточно надёжно. Количественные оценки — длительность остановки и потери добычи — получаются приблизительными, и закладывать их в план нужно с запасом.

Главное достоинство метода — скорость и масштаб. Формулы простые, их можно заложить прямо в таблицу технологического режима в Excel и протянуть по всем объектам. За несколько минут обрабатывается весь фонд: для каждой скважины получаем длительность исследования и потери добычи, а по ним составляем рейтинг кандидатов. Ознакомиться с формулами или попробовать расчёт можно в бесплатном приложении SiamEngy (Google Play, App Store).

Одна из разумных стратегий — использовать экспресс-метод для массового отбора, а отобранных кандидатов уже разбирать детально на численных моделях в симуляторах, например в SiamWellTest.

Приложение. Теоретическая основа экспресс-метода

В практической части все расчёты выполнены в SiamEngy. Здесь собраны формулы, которые за ними стоят. Их можно перенести в Excel и считать по всему фонду. Также разобраны обоснование коэффициента 1,5 и особенности скважин с трещиной ГРП и горизонтальных скважин.

Формулы

Коэффициент ВСС. Если ствол полностью заполнен жидкостью, ВСС определяется её сжимаемостью; если после остановки растёт уровень, как у механизированных скважин, — площадью сечения, в котором он движется:

$$C = c_{wb} V_{wb} \qquad\text{или}\qquad C = \frac{101\,325\,S}{\rho g}$$

где $c_{wb}$ — сжимаемость флюида в стволе, 1/атм; $V_{wb}$ — объём ствола, м³; $S$ — площадь сечения, м²; $\rho$ — плотность флюида в стволе, кг/м³; $g$ — ускорение свободного падения, м/с².

Коэффициент ВСС по уровню на один-два порядка больше, поэтому у механизированного фонда ВСС часто определяет длительность всего исследования.

Окончание ВСС. Правила Рамея [1] и Чена–Бригхема [2] в безразмерной форме:

$$t_D \ge (60 + 3{,}5\,s)\,C_D \qquad\qquad t_D \ge 50\,C_D\,e^{0{,}14\,s}$$

где $t_D$ и $C_D$ — безразмерные время и коэффициент ВСС; $s$ — скин-фактор.

В размерной форме:

$$t \approx (26\,531 + 1\,547\,s)\,\frac{C\mu}{kh} \qquad\qquad t \approx 22\,109\,e^{0{,}14\,s}\,\frac{C\mu}{kh}$$

где $t$ — время окончания ВСС, ч; $C$ — коэффициент ВСС, м³/атм; $\mu$ — вязкость, сПз; $k$ — проницаемость, мД; $h$ — эффективная толщина, м.

Радиус исследования и обратная формула — время, за которое он достигнет расстояния $r$:

$$r = 0{,}0339\,\sqrt{\frac{k\,t}{\phi\,\mu\,c_t}} \qquad\qquad t = 871\,\frac{\phi\,\mu\,c_t\,r^2}{k}$$

где $r$ — радиус исследования, м; $t$ — время, ч; $k$ — проницаемость, мД; $\phi$ — пористость, д. ед.; $\mu$ — вязкость, сПз; $c_t$ — общая сжимаемость, 1/атм.

В SiamEngy та же формула записана в американских промысловых единицах с коэффициентом 0,029 [3]. В литературе встречаются и другие коэффициенты: радиус исследования — понятие условное, и разные авторы определяют его по-разному. Коэффициент 1,5 ниже относится именно к этой формуле.

Коэффициент 1,5

На практике время начала влияния границы, рассчитанное по самому расстоянию до неё, обычно получается меньше фактического. Причина — в природе формулы. Радиус исследования показывает, на какое расстояние распространилось возмущение давления, то есть соответствует моменту, когда граница только начинает влиять на давление в скважине. Отклонение производной от полки радиального режима в этот момент составляет единицы процентов. На реальных данных такое отклонение теряется в шуме, и граница становится видна заметно позже.

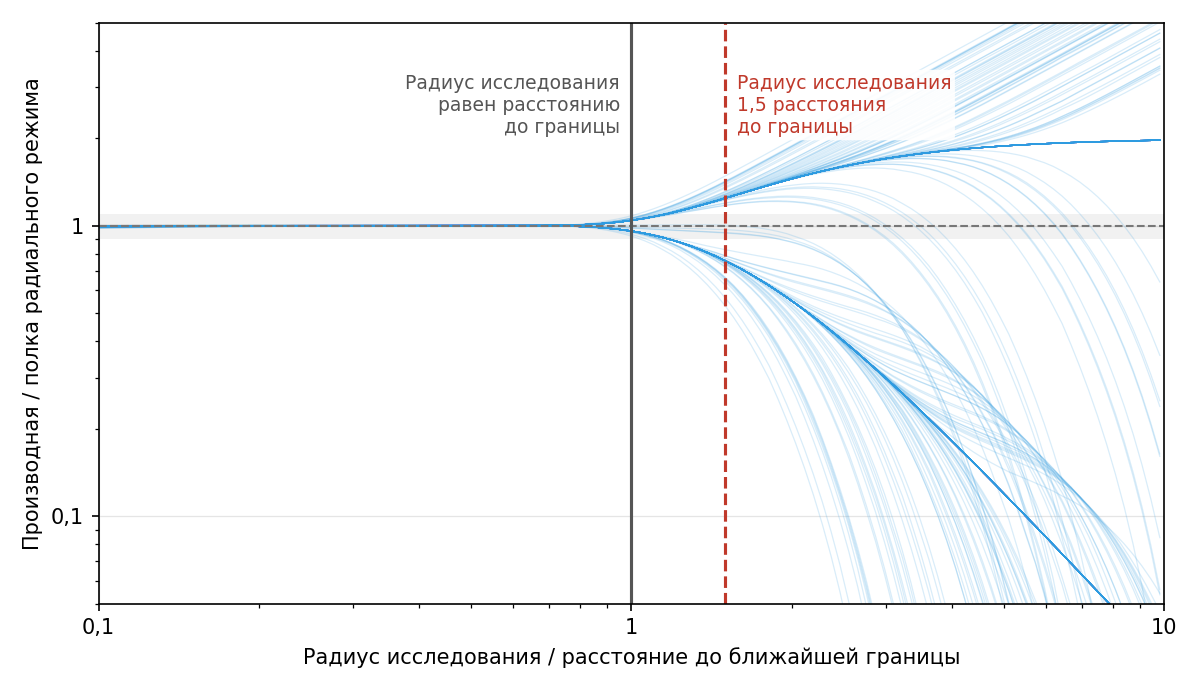

На графике собраны модели скважин с границами при разных параметрах пласта и флюида. При радиусе исследования, равном расстоянию до границы, производная только начинает своё отклонение. На реальных данных такое изменение заметить трудно. При радиусе в 1,5 расстояния отклонение уже отчётливо видно.

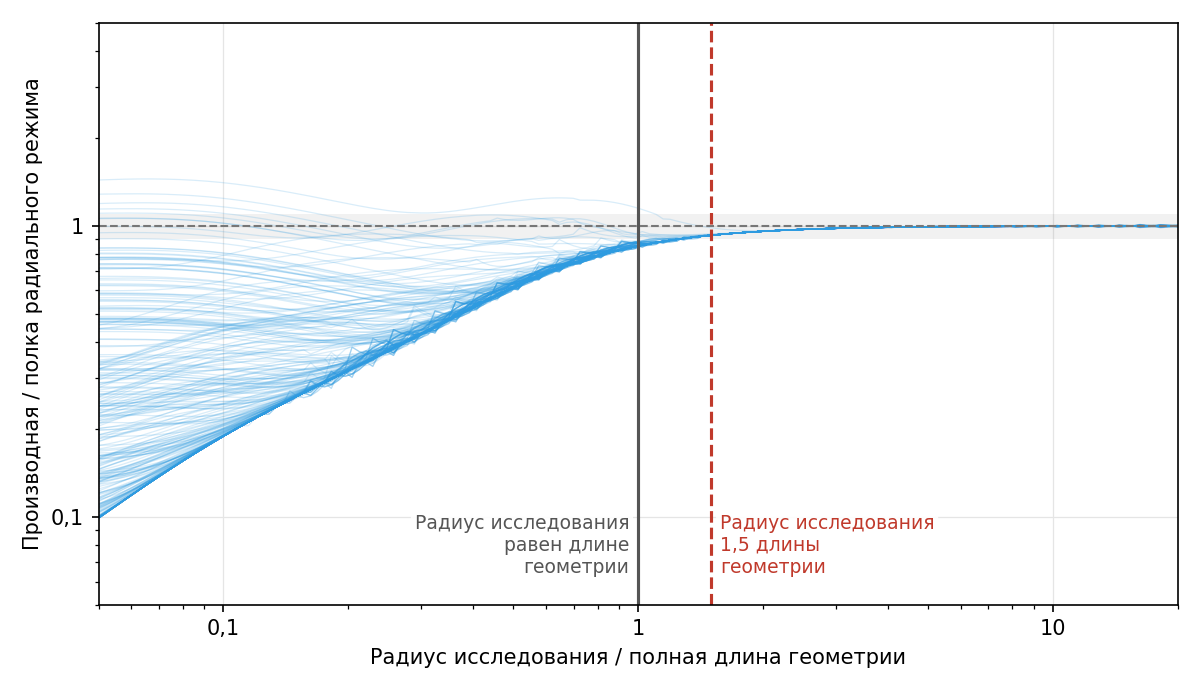

Отклонение производной от полки радиального режима в зависимости от радиуса исследования

Кроме того, на практике граничные эффекты часто создают не настоящие границы вроде разломов, а скважины окружения. На производной такие эффекты проявляются иначе, чем одиночная граница. Опыт показывает, что коэффициент 1,5 хорошо усредняет такие случаи и работает на практике.

Тем не менее выбор коэффициента — во многом дело вкуса. Для своих объектов, с учётом качества замеров, можно подобрать свой.

Трещина ГРП и горизонтальный ствол

У скважины с трещиной ГРП или горизонтальным стволом радиальный режим наступает не сразу после окончания ВСС. Сначала течение идёт к трещине или стволу, и только когда область дренирования заметно перерастает их размер, становится псевдорадиальным. Этот момент тоже оценивается по радиусу исследования.

Здесь та же особенность, что и с границами: время, рассчитанное по самой длине трещины или ствола, получается меньше фактического. Когда радиус исследования сравнивается с длиной геометрии, течение в пласте ещё переходное, и радиальный режим не наступил.

На графике собраны модели горизонтальных скважин при разных параметрах пласта, флюида и ствола. При радиусе исследования, равном длине ствола, производная ещё не вышла на радиальный режим. При радиусе в 1,5 длины она практически на нём.

Выход производной на радиальный режим в зависимости от радиуса исследования

Трещина ГРП на поздних временах ведёт себя так же, как горизонтальный ствол той же длины. Поэтому правило для них общее: коэффициент 1,5 к полной длине геометрии.

ГеометрияПолная длинаРасстояние в формуле
Трещина ГРП$2\,x_f$$3\,x_f$
Горизонтальный ствол$L$$1{,}5\,L$

Время начала радиального режима для такой скважины — большее из двух: времени окончания ВСС и времени по радиусу исследования. При большом коэффициенте ВСС и короткой трещине геометрию может полностью скрыть ВСС, а у длинной трещины или ствола в низкопроницаемом пласте радиальный режим наступит намного позже окончания ВСС.

Литература

  1. Ramey H.J. Jr. Short-Time Well Test Data Interpretation in the Presence of Skin Effect and Wellbore Storage // Journal of Petroleum Technology. — 1970. — Vol. 22, № 1. — P. 97–104.
  2. Chen H.-K., Brigham W.E. Pressure Buildup for a Well With Storage and Skin in a Closed Square // Journal of Petroleum Technology. — 1978. — P. 141–146.
  3. van Poollen H.K. Radius-of-Drainage and Stabilization-Time Equations // Oil and Gas Journal. — 1964.
